HC-SR04 超声波测距模块

时间:2019-01-16 浏览:次

产品简介

1、本模块性能稳定，测度距离精确，能和国外的SRF05,SRF02等超声波测距模块相媲美，模块高精度，盲区（2cm）超近，稳定的测距是此产品成功走向市场的有力根据！

2、主要技术参数：
使用电压：DC5V
静态电流：小于2mA
电平输出：高5V
电平输出：底0V
感应角度：不大于15度
探测距离：2cm-450cm
高精度：优于2mm

接线方式：VCC、trig（控制端）、echo（接收端）、GND

3、模块工作原理：
(1)采用IO触发测距，给至少10us的高电平信号；
(2)模块自动发送8个40khz的方波，自动检测是否有信号返回；
(3)有信号返回，通过IO输出一高电平，高电平持续的时间就是超声波从发射到返回的时间。

测试距离=(高电平时间*声速(340M/S))/2

本模块可提供全套测距程序：C51，PIC18F877，超声波LCD1602显示，超声波LCD12864显示，数码管显示，串口显示等，测距参考程序。

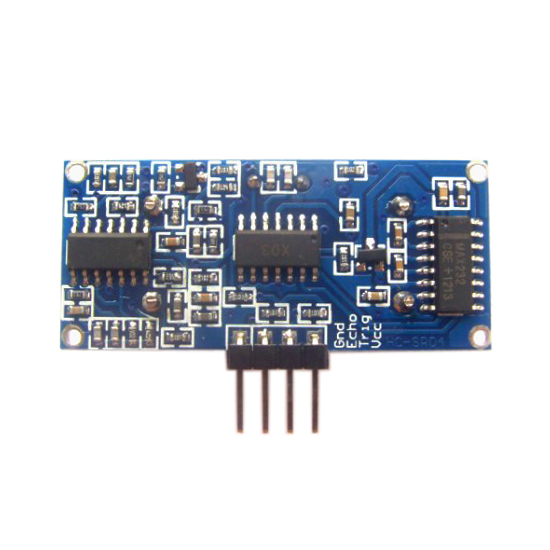

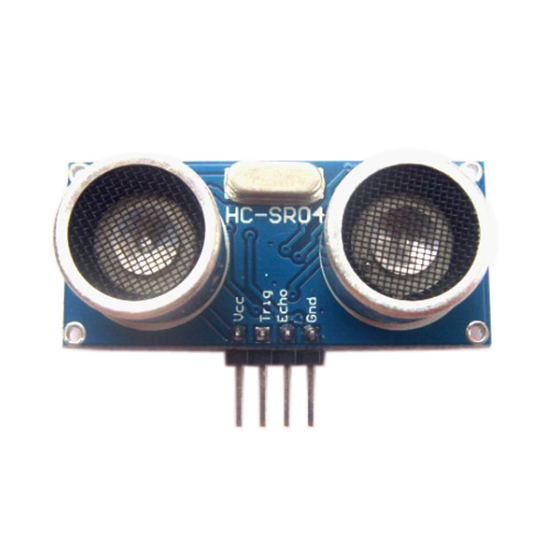

产品图片

资料下载：http://pan.baidu.com/s/1o8vnN1g
