MC34063A升压模块

时间:2019-01-16 浏览:次

产品简介

艾尔赛升压模块MC34063A_BOOST是基于芯片MC34063A的一个小型升压模块，可将低电压升到一定范围内的高电压，可通过电位器调节输出电压。可用于一些需要提高电压的地方。

1. 输入低电压，输出高电压。实现升压功能。

2. 输出电压可调。

3. 模块尺寸小。

4. 模块较小，易于方便携带及运用各种场合。

技术参数:

1. 输入电压范围：3.6V - 30V。

2. 输出电压范围，输出电压3.8V到36V.输出电压稳压特性：负载调整率小于5%。

3. 本模块的IC内部开关管是1.5A的，但出于安全与发热量的考虑，推荐本模块的负载功耗为0.8W以内。也就是输出5V时，负载在160MA以内。

注意：输出的负压越高，带载能力就会相对下降。

1. VIN：输入低电压。

2. GND：公共地。

3. OUT：输出提高后的电压。

操作说明：将工作电压接VCC 和GND ，不可反接，以免损坏板子和器件。可通过调节电位器来控制输出的电压。需要在输入输出脚都接一个大于100UF的电解电容到地。输入与输出的滤波电容是正极接输入脚，负极接地。电容的耐压必须大于输入与输出电压。

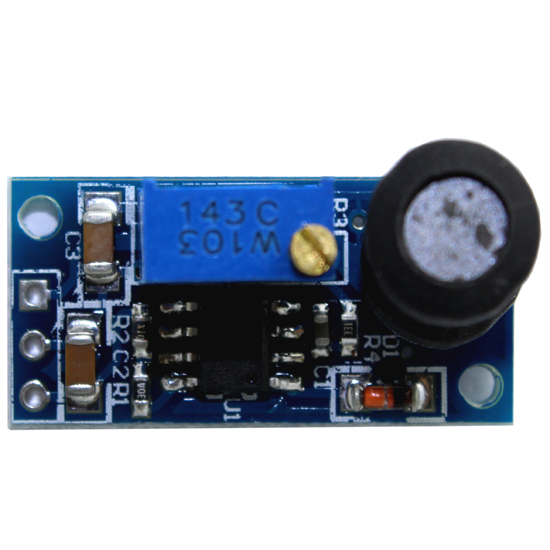

产品图片
