XL7015 DC-DC直流转换器

时间:2019-01-16 浏览:次

产品简介

艾尔赛XL7015 DC-DC降压模块是一款高效、高压降压型DC- DC转换器，可提供最高0.8A输出电流能力，低纹波，出色的线性调整率与负载调整率，输入电压最大可达到80V，远超2596等模块。芯片内置多种保护机制。可应用于电动车控制器等。

1. 5V到80V宽输入电压范围；

2. 输出电压从5V到20V可调；

3. 最小压降1V；

4. 最大开关电流0.8A；

5. 推荐输出功率小于7W；

6. 内置过热关断保护，输出短路保护，过流保护；

7. 出色的线性与负载调整率；

板子尺寸: 16mm *44mm；

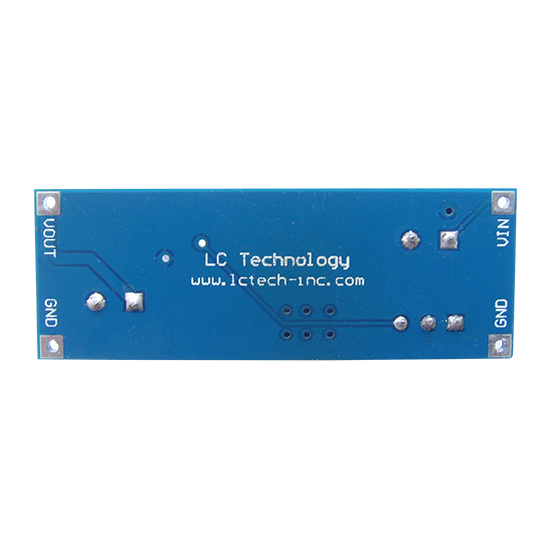

接线说明

1. VIN：电压输入端（5V-80V）；

2. GND：输入电压地端；

3. VOUT：输出电压端（5V-20V）；

4. GND：输出电压地端；

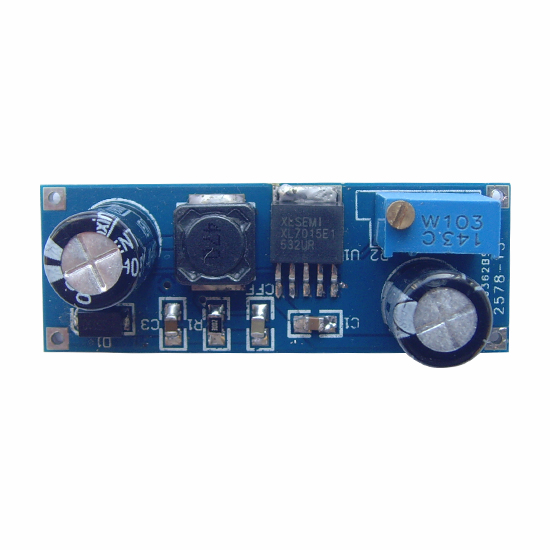

产品图片
