一、概述
艾尔赛STM8S003F3-NTC温度计以STM8S003F3为核心控制芯片，可以由USB mini接口或外接VDD给板子供电，采用LED数码管显示，以NTC作为温度探头，能够实时的显示温度值，经济简单实用。

二、功能特点及技术参数
1. 板子供电： USB或外部VDD 5-12V
2. 温度显示：3位高亮红色数码管实时显示温度
3. 温度检测范围：-10 ~ +120℃
4. 分辨率：-9.9 ~ +99.9时为0.1℃，+100 ~ +120时为1℃
5. 温度探头：NTC
6. 按键：复位作用

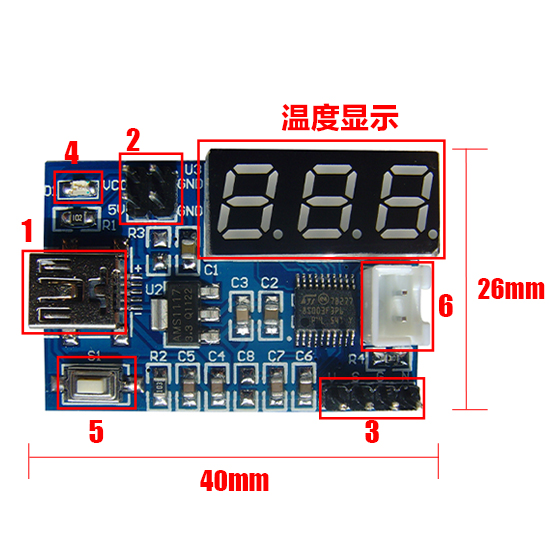

三、接口简介
1. USB mini接口：板子供电
2. 2X2排针：引出VDD,VCC和GND；方便由外部其他电源接VDD（5-12V）给板子供电，以及与各类模块进行连接
3. 4*1排针：SWIM 接口，支持程序下载
4. LED:电源指示灯
5. 复位按键
6. 2PHX白色接线端：NTC温度传感器接口

四、使用说明
该数字温度计以STM8S003F3为核心控制芯片。在温度检测范围内正常显示温度值，超出检测范围时，显示“- - -”；引出VDD,VCC和GND；方便由外部其他电源接VDD（5-12V）给板子供电，以及与各类模块进行连接，使用简单方便

五、资料下载

http://pan.baidu.com/s/1kUBYFwN
